各種接続例をご紹介いたします。

1.	NESYS光の接続概要図
2.	NESYS光ルーター、NESYS光ハブ、NESYS光回線の接続
3.	NESYS光ルーター、NESYS光ハブについて
4.	NESiCAxLive接続方法

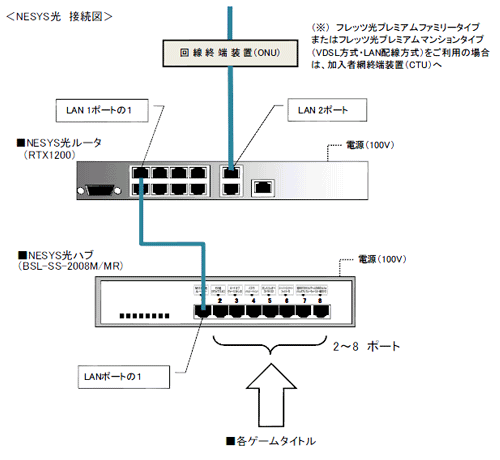

	NESYS光ルーター(RTX1100)、NESYS光ハブ(BSL-SS-2008M/MR)、光回線を接続する場合は、以下のようになります。

1	NESYS光ルーターとNESYS回線の回線終端装置(ONU)を接続し、NESYS光ルーター付属のアースコードを接続します。
2	NESYS光ルーターのアースコードをコンセントのアース端子へ接続し、NESYS光ルーターの電源プラグをコンセントに接続します。
3	NESYS光ハブの電源プラグを、３芯コンセントに接続します。
4	NESYS光ルーター同梱のLANケーブルを、NESYS光ルーターのLAN1(=/X)の【1】と、NESYS光ハブの【LAN1】に接続します。

NESYS光をご利用いただくためには、必ずNESYS光ルーター・NESYS光ハブが必要となります。

また、NESYS光ハブの各ポートには、回線及びゲームタイトルへ接続するための設定が施されていますので、必ず指定のポートへ接続をお願いします。

■NESYS光ルーター
型番：YAMAHA RTX1100

型番：YAMAHA RTX1200

LAN1ポートの1	NESYS光ハブに接続します。
LAN2ポート	NTT回線の回線終端装置に接続します。

■NESYS光ハブ
型番：BUFFALO BSL-SS-2008M/MR


	NESiCAxLiveの接続方法をご案内いたします。
	※上図クリックで、PDF画像を表示します。
	重要：NESiCAxLiveのクライアントは、NESYS光1回線に付き30台まで接続できます。
	クライアント7台以上の接続方法は、弊社サービスセンターまでお問い合せください。
